優れた施工性と省力化にお応えするメカニカルグリップ継手 管端部の二次加工を必要としないメカニカルグリップ構造の継手です。ステンレス製の軽量コンパクト設計となっており、省スペース施工が容易です。溶接、ねじ込み、フランジ接続と比較して、MPジョイントは、ボルト2本の締付けで作業完了です。MPジョイントはボルト2本を締付けることでグリップリングがパイプ表面に“食い込み”高い脱管性を実現しています。 |
● |
配管の二次加工が不要 |
● |
狭い場所、密集配管が容易 |
● |
ボルト2本締付けで接続完了 |
● |
脱管防止用グリップタイプ構造 |
● |
締忘れ防止機能付き |
● |
メカニカルパッキン構造による止水性能向上タイプ |

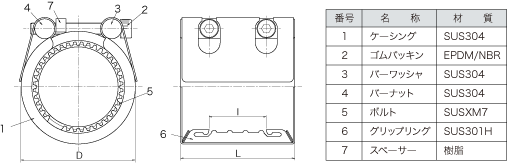

■適用管種 |
配管用炭素鋼鋼管、圧力配管用炭素鋼鋼管、配管用ステンレス鋼鋼管、一船配管用ステンレス鋼鋼管、硬質塩化ビニール管(VP20A~30A, VU管は使用不可) |
|
■圧力範囲 |
1.6MPa~0.8MPa、水、温水、薬液、油 0.5MPa 気体空気 ※カップリング直近部で必ず配管固定をしてください。 |
|
■偏 角 |
片側±2° |
|
■適用流体 温 度 |
EPDM NBR Q(シリコン) |
水、温水、薬品、気体 水、温水、油 、気体 水、温水、高温水 |
-30℃~90℃ -20℃~80℃ -50℃~150℃ | ※A重油の場合は、FKM(フッ素ゴム)をご使用ください。 注) 蒸気には、ご使用になれません。

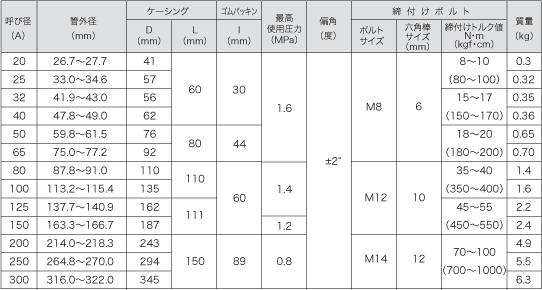

● 圧力範囲:1.6MPa~0.8MPa (気体の場合0.5MPa、カップリング直近部で必ず配管固定をしてください。) ● 20Aには締め忘れ防止用スペーサーの装置はありません。 ● ゴム材質、EPDMが標準品です。 ● 硬質塩化ビニール管にご使用の場合、締付けトルク値の70%で締付けてください。 ● 製品施工時は、製品同梱の取扱説明書を必ずお読みください。
1 |
|
2 |
|
|
取付位置のマーキングをしてください。 |
|
片側の配管にカップリングを差し込んでください。 |
3 |
|
4 |
|
|
ボルトをカップリング表示のトルク値で締付けてください。 |
|
作業完了です。 | | |
